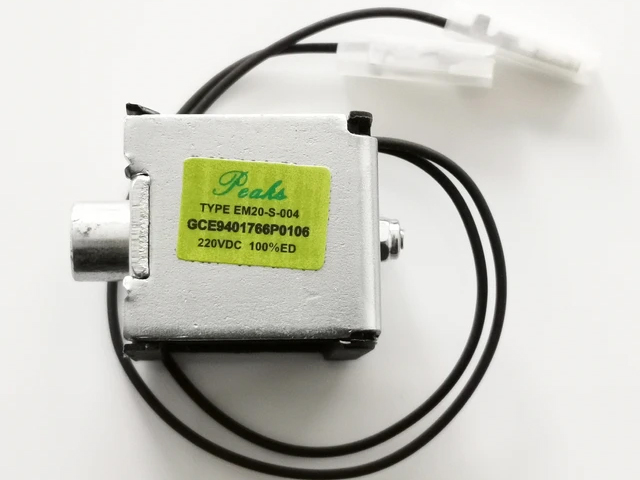

THÔNG TIN KỸ THUẬT VỀ CUỘN HÚT (SOLENOID COIL) EM20-S-004FT
1. Tổng quan sản phẩm
EM20-S-004FT là một dạng cuộn dây điện từ (Solenoid Coil) chuyên dụng, thường được sử dụng làm bộ phận truyền động (actuator) trong các hệ thống van điều khiển tự động hoặc cơ cấu khóa điện từ. Thiết bị này được thiết kế để chuyển đổi năng lượng điện thành lực cơ học một cách ổn định.
2. Thông số kỹ thuật chi tiết
| Thông số | Đặc tính kỹ thuật |
| Model | EM20-S-004FT |
| Điện áp vận hành | 220V DC (Điện một chiều) |
| Chu kỳ làm việc (Duty Cycle) | 100% ED (Hoạt động liên tục) |
| Loại thiết bị | Cuộn dây từ trường (Solenoid Coil) |
| Ứng dụng | Van điện từ, cơ cấu đẩy/hút, hệ thống đóng ngắt |
3. Giải thích các thông số quan trọng
-
100% ED (Duty Cycle): Đây là thông số quan trọng nhất cho biết thiết bị được phép cấp điện liên tục 100% thời gian hoạt động mà không bị quá nhiệt hoặc suy giảm hiệu suất. Các thiết bị có chỉ số ED thấp hơn (ví dụ 50% ED) thường chỉ được phép hoạt động ngắt quãng.
-
Điện áp 220V DC: Thiết bị này yêu cầu nguồn điện một chiều. Tuyệt đối không cấp điện 220V AC (điện lưới xoay chiều) vì sẽ gây cháy cuộn dây tức thì do từ trường xoay chiều không phù hợp với cấu tạo lõi từ của thiết bị DC.
4. Hướng dẫn kiểm tra và bảo trì
-
Kiểm tra thông mạch: Sử dụng đồng hồ vạn năng (VOM) ở thang đo điện trở ($\Omega$). Nếu kết quả là “OL” hoặc “1” (đứt mạch), cuộn dây đã bị cháy. Nếu có giá trị điện trở cụ thể (vài trăm hoặc vài nghìn Ohm tùy thiết kế), cuộn dây vẫn còn khả năng hoạt động.
-
Kiểm tra ngoại quan: Đảm bảo lớp vỏ kim loại không bị móp méo, không có dấu hiệu chảy nhựa ở đầu nối dây do quá nhiệt.
-
Tản nhiệt: Dù được thiết kế 100% ED, hãy đảm bảo môi trường xung quanh không bị bịt kín bởi bụi bẩn để thiết bị có thể tản nhiệt tốt nhất.
5. Lưu ý khi tìm mua thay thế
Vì đây là linh kiện công nghiệp có thông số riêng biệt, khi tìm mua thay thế bạn nên ưu tiên:
-
Chụp ảnh tem sản phẩm: Cung cấp hình ảnh tem nhãn cho nhà cung cấp để họ kiểm tra đúng model.
-
Kiểm tra kích thước lõi (Core size): Ngoài mã model, cần đảm bảo kích thước lòng trong của cuộn dây khớp với ti van cũ để lắp đặt vừa vặn.
-
Điện áp: Đảm bảo chính xác điện áp 220V DC.
