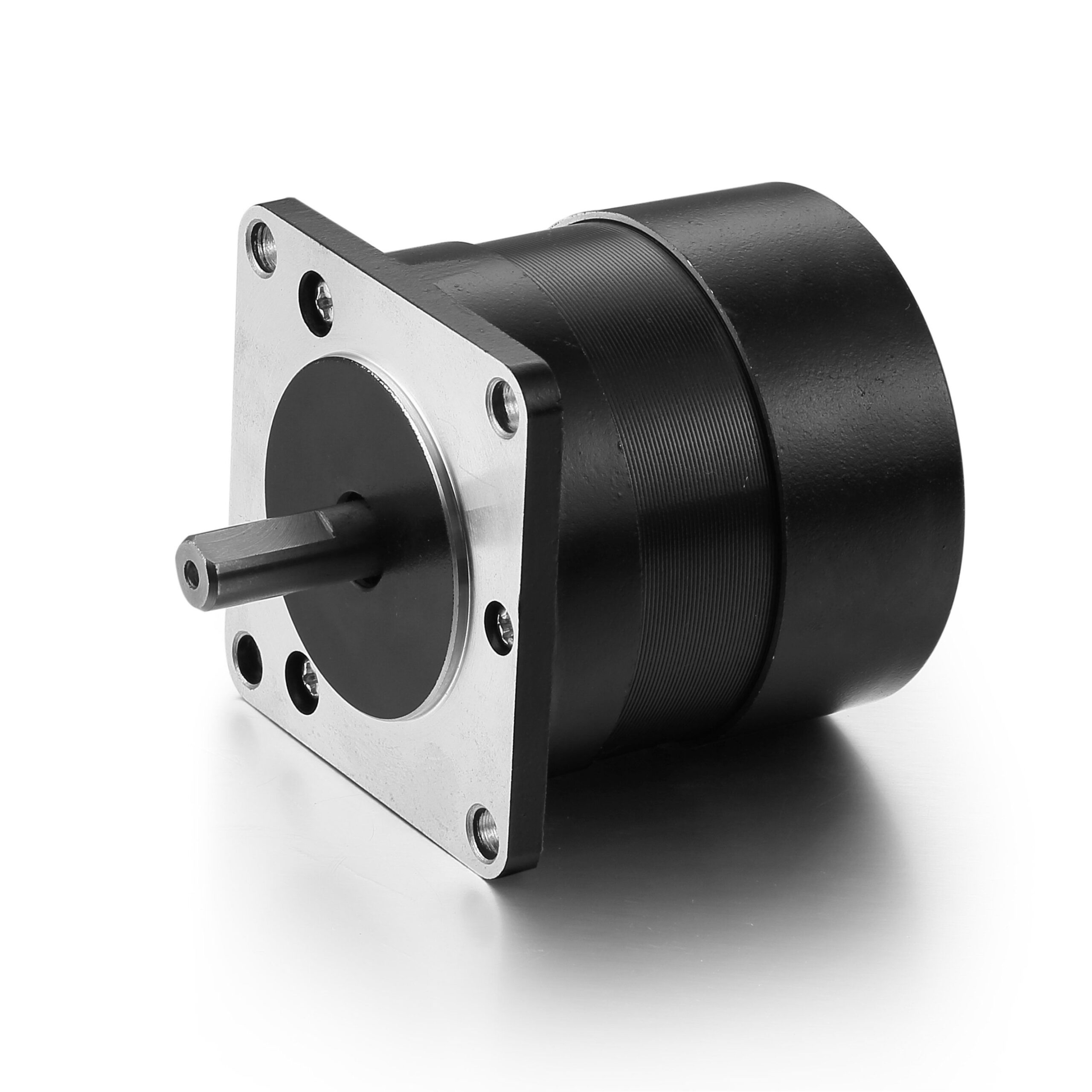

Động Cơ Không Chổi Than BLDC 57BLR55-2460

Động cơ 57BLR55-2460 (NEMA 23, 24VDC, 55W, 6000RPM) đáp ứng tốt các ứng dụng cần tốc độ quay cao, kích thước nhỏ gọn và độ bền chuẩn công nghiệp.

GIÁ : 000 VND

Liên hệ (zalo): 0973786637

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0973786637 Nhấp vào đây để kết bạn Zalo với 0972929827

Động Cơ Không Chổi Than BLDC 57BLR55-2460

1. Giới thiệu sản phẩm

57BLR55-2460 (hoặc ATO-57BLR552460 / 57BLR552460) là dòng động cơ một chiều không chổi than (Brushless DC Motor – BLDC) công nghiệp chuẩn kích thước mặt bích NEMA 23 (57×57 mm) công suất 55W – 60W.

Cấu trúc mã định danh sản phẩm thể hiện rõ thông số hoạt động:

  • 57: Kích thước mặt bích chuẩn NEMA 23 (57×57 mm).

  • BLR: Dòng Brushless DC Motor (BLDC).

  • 55: Công suất định mức 55W (hoặc chiều dài thân động cơ 55mm).

  • 24: Điện áp định mức 24V DC.

  • 60: Tốc độ định mức 6.000 RPM (phiên bản tốc độ cao).

Động cơ sở hữu thiết kế tốc độ cao đạt 6.000 vòng/phút, vận hành êm ái, mô-men xoắn ổn định và tích hợp sẵn cảm biến Hall (Hall Effect Sensors 120°). Thiết bị dễ dàng ghép nối với các bộ điều khiển driver BLDC công nghiệp hỗ trợ tốc độ cao như BLD-120A, BLD-300B, ZM-6505A, ZM-6508.

2. Thông số kỹ thuật

Thông số kỹ thuật ⚙️ Chi tiết dữ liệu 📝
Mã sản phẩm (Model) 🏷️ 57BLR55-2460 / 57BLR552460
Mặt bích định hình (Flange Size) 📐 NEMA 23 (57 x 57 mm)
Đường kính trục (Shaft Dia) 📏 8 mm (Trục vát D-shaft)
Số pha & Cực (Phases / Poles) ⚡ 3 Pha, 8 Cực (4 cặp cực / 8 Poles)
Góc pha cảm biến Hall 📡 120° (Hall Effect Sensors)
Điện áp định mức (Rated Voltage) 🔋 24V DC
Tốc độ định mức (Rated Speed) 🔄 6.000 RPM
Mô-men xoắn định mức (Rated Torque) ⚙️ 0.095 N.m – 0.1 N.m (~ 1.0 kg.cm)
Công suất ngõ ra (Output Power) 💡 55W – 60W
Dòng điện định mức (Rated Current) ⚡ 3.0A – 3.5A

3. Sơ đồ màu dây đấu nối chuẩn

Khối Động Cơ (Motor Power Wires – 3 dây nguồn to)

  • Dây Vàng / Đỏ (U): Pha U động cơ

  • Dây Xanh Lá / Đen (V): Pha V động cơ

  • Dây Xanh Dương / Trắng (W): Pha W động cơ

Khối Cảm Biến Hall (Hall Sensor Wires – 5 dây tín hiệu nhỏ)

  • Dây Đỏ: Nguồn cấp Cảm biến Hall (+5V DC)

  • Dây Đen: Nguồn âm / Mass Cảm biến Hall (GND)

  • Dây Vàng / Xanh Lá: Tín hiệu Hall A (Hu)

  • Dây Xanh Dương: Tín hiệu Hall B (Hv)

  • Dây Trắng / Tím: Tín hiệu Hall C (Hw)

4. Ứng dụng thực tế

  • Thiết bị quay tốc độ cao: Quạt thông gió công nghiệp áp lực cao, máy ly tâm mini, máy quấy phân tán dung dịch.

  • Băng tải & Máy đóng gói tốc độ cao: Truyền động cho băng tải phân loại nhanh, máy dán nhãn, đóng gói tự động.

  • Thiết bị công nghiệp 24V: Bơm áp lực BLDC, cơ cấu chấp hành chuyển động nhanh, robot dịch chuyển nhỏ.
