Optocoupler UDK-O 24VDC 5-48V 50mA

1. Giới thiệu sản phẩm

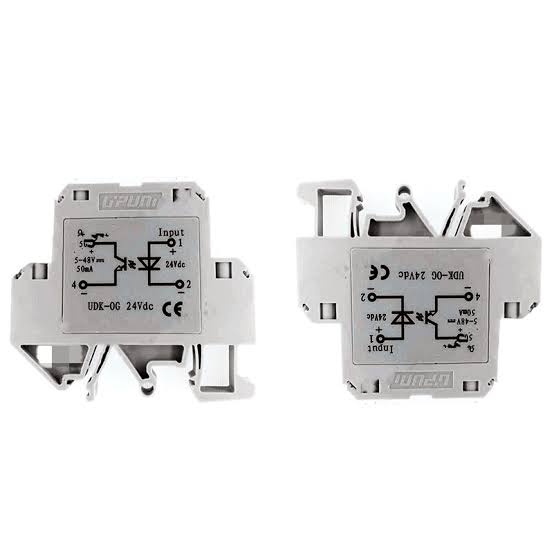

UDK-O 24VDC 5-48V 50mA là dòng rơ-le bán dẫn quang điện cao cấp (Optocoupler / Solid State Relay mỏng) chuyên dụng gắn thanh DIN Rail trong các hệ thống điều khiển tự động hóa. Thiết bị đóng vai trò là mạch cầu nối trung gian, thu nhận tín hiệu kích điều khiển điện áp 24 VDC ở phía ngõ vào (Input) để đóng ngắt tải dòng điện một chiều dải từ 5 VDC đến 48 VDC với dòng định mức tối đa 50 mA ở phía ngõ ra (Output).

Điểm làm nên sự vượt trội của dòng sản phẩm mã UDK-O này là cơ chế cách ly quang điện (Optoisolation) tuyệt đối giữa mạch động lực và mạch điều khiển. Vì không sử dụng tiếp điểm cơ khí giống như rơ-le trung gian truyền thống, thiết bị hoàn toàn triệt tiêu hiện tượng hồ quang điện, không gây tiếng ồn, có tốc độ đóng ngắt vi mô cực cao và tuổi thọ gần như vô hạn. Với dải phom thiết kế dạng Slim siêu mỏng kết hợp cùng hệ thống cầu đấu dây thông minh, UDK-O là giải pháp tối ưu hàng đầu để cách ly chống nhiễu và đệm tín hiệu bảo vệ cho các ngõ ra Digital (DO) của PLC hay vi điều khiển.

2. Thông số kỹ thuật

Thông số kỹ thuật	Chi tiết
Model sản phẩm	Sê-ri UDK-O (Kiểu dáng Slim Terminal Block)
Loại thiết bị	Bộ cách ly quang điện / Rơ-le bán dẫn mỏng (Optocoupler Block)
Điện áp ngõ vào (Input)	24 VDC ($\pm 10\%$) – Tín hiệu kích từ PLC/Bộ điều khiển
Dòng tiêu thụ ngõ vào	$\approx$ 6 mA đến 10 mA
Điện áp đóng ngắt ngõ ra	Dải rộng từ 5 VDC đến 48 VDC (Tải một chiều)
Dòng tải ngõ ra cực đại	50 mA ($0.05\text{ A}$ – Phù hợp cho tải tín hiệu dải nhỏ)
Tần số đóng ngắt tối đa	Tốc độ cao dải kHz (Đáp ứng xung vuông, xung định thời tốc độ cao)
Điện áp cách ly an toàn	$\ge$ 2.500 VAC giữa mạch ngõ vào và ngõ ra
Đèn LED hiển thị	Tích hợp đèn LED màu xanh/vàng báo trạng thái kích hoạt ngõ vào
Kiểu lắp đặt vật lý	Gắn trực tiếp trên thanh DIN Rail standard 35 mm
Kiểu đấu nối dây	Cầu đấu bắt vít (Screw-clamp) cách điện, thiết kế chống lỏng dây

3. Ứng dụng thực tế

• Đệm tín hiệu và bảo vệ ngõ ra PLC (DO): Các ngõ ra Transistor của PLC rất nhạy cảm và dễ bị hỏng nếu xảy ra sự cố chập tải hoặc xung ngược dốc đứng từ hiện trường. Optocoupler UDK-O được lắp trung gian để gánh dòng tải, nếu xảy ra sự cố ngắn mạch phía van điện từ, thiết bị sẽ hy sinh chặn đứng dòng điện, bảo vệ an toàn cho module PLC đắt tiền.

• Chuyển đổi cấp điện áp điều khiển (Level Shifter): Ứng dụng để đồng bộ tín hiệu khi hệ thống sử dụng các thiết bị không cùng điện áp. Cụm kích ngõ vào nhận lệnh từ PLC dải tiêu chuẩn 24VDC, nhưng ngõ ra có thể đóng ngắt các mạch logic dải 5VDC của vi xử lý hoặc mạch sensor dải 12VDC, 48VDC một cách mượt mà.

• Đóng ngắt các loại tải DC nhỏ tần suất cao: Thay thế hoàn toàn cho rơ-le cơ khí trong các ứng dụng đóng ngắt xi-lanh khí nén mini, đèn led chỉ thị tủ điện, hoặc các van solenoid dải dòng nhỏ vận hành liên tục 24/7. Việc loại bỏ tiếp điểm cơ học giúp hệ thống chạy êm ái, không sợ mòn má vít.

• Tối ưu hóa không gian tủ điện mỏng: Với bề dày siêu mỏng (thường chỉ từ 5mm đến 6.2mm tùy phiên bản), UDK-O cho phép ghép nối sát nhau hàng chục bộ trên cùng một thanh cài, tiết kiệm đến 70% không gian tủ điện so với việc dùng rơ-le kiếng truyền thống.
