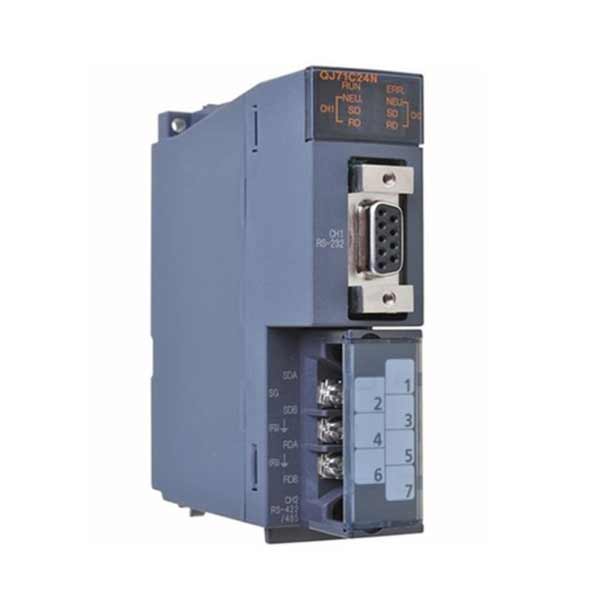

Module Truyền thông Mitsubishi QJ71C24N (Serial Communication)
QJ71C24N là module truyền thông nối tiếp (Serial Communication Module) thuộc dòng MELSEC-Q Series. Module này được thiết kế để kết nối PLC với các thiết bị ngoại vi sử dụng chuẩn giao tiếp nối tiếp như RS-232 hoặc RS-422/485.
1. Thông số kỹ thuật chính
-
Số kênh truyền thông: 2 kênh độc lập (Channel 1: RS-232, Channel 2: RS-422/485).
-
Chuẩn giao tiếp:
-
CH1: RS-232 (kết nối trực tiếp, dùng cho máy tính, HMI).
-
CH2: RS-422/485 (kết nối khoảng cách xa, hỗ trợ nối mạng nhiều thiết bị).
-
-
Tốc độ truyền (Baud rate): Từ 300 đến 115,200 bps.
-
Chế độ hoạt động:
-
Non-procedural protocol: Truyền/nhận dữ liệu tùy ý (cực kỳ linh hoạt).
-
MC Protocol: Giao tiếp chuẩn của Mitsubishi.
-
Bidirectional protocol: Trao đổi dữ liệu hai chiều.
-
2. Đặc điểm nổi bật
-
Kết nối thiết bị đa dạng: Đây là giải pháp tiêu chuẩn để kết nối PLC với các thiết bị như:
-
Máy quét mã vạch (Barcode Scanner).
-
Cân điện tử (Digital Scales).
-
Biến tần, đồng hồ đo nhiệt hoặc cảm biến có hỗ trợ chuẩn Modbus RTU (thông qua cổng RS-485).
-
Máy in hóa đơn hoặc thiết bị in công nghiệp.
-
-
Tính độc lập: Tương tự như các module thông minh khác, QJ71C24N có bộ xử lý riêng, giúp giảm tải công việc cho CPU, đảm bảo việc trao đổi dữ liệu không làm ảnh hưởng đến tốc độ thực thi chương trình logic chính.
-
Khoảng cách: Cổng RS-422/485 cho phép truyền thông ở khoảng cách lên đến 500m (tùy thuộc vào tốc độ và môi trường), giúp quản lý các thiết bị nằm rải rác trong nhà máy.
3. Lưu ý khi cấu hình và lắp đặt
-
Dây dẫn: * Với RS-232: Khoảng cách ngắn (dưới 15m).
-
Với RS-422/485: Sử dụng cáp xoắn đôi có bọc giáp (shielded) để tránh nhiễu tín hiệu.
-
-
Cấu hình phần mềm: Module được khai báo trong mục Intelligent Function Module của GX Works2. Bạn cần thiết lập “Serial Communication Protocol” (đối với dòng ‘N’ này, hỗ trợ công cụ cài đặt cực kỳ đơn giản để đọc ghi dữ liệu mà không cần viết nhiều mã lệnh).
-
Địa chỉ I/O: Module chiếm 16 điểm I/O trên thanh đế.
