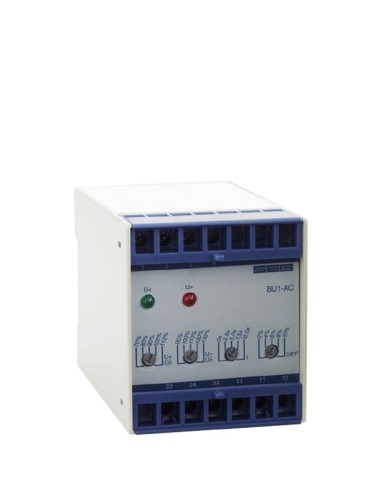

RƠ-LE GIÁM SÁT ĐIỆN ÁP BU1-AC

BU1-AC là rơ-le giám sát điện áp AC dùng để bảo vệ thiết bị trước sự cố quá áp và thấp áp, hỗ trợ tùy chỉnh ngưỡng điện áp, thời gian trễ và độ trễ (hysteresis) chính xác.

GIÁ : 000 VND

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0972929827

Sản phẩm vừa được xem
  • Bộ mã hóa Encoder Pepperl+Fuchs TVI40N-09TK0T6TN-01024 Bộ mã hóa Encoder Pepperl+Fuchs TVI40N-09TK0T6TN-01024
  • BỘ MÃ HÓA XUNG ROTARY ENCODER E6A2-CW5C 200 P/R BỘ MÃ HÓA XUNG ROTARY ENCODER E6A2-CW5C 200 P/R
  • Encoder tuyệt đối Koyo TRD-KL720-YCS – Độ phân giải 720 bit, IP65 Encoder tuyệt đối Koyo TRD-KL720-YCS – Độ phân giải 720 bit, IP65
  • Bộ điều khiển nhiệt - PID Controller SDC25 Azbil Bộ điều khiển nhiệt - PID Controller SDC25 Azbil
  • BỘ MÃ HÓA XUNG ROTARY ENCODER TRD-KL360-YCS BỘ MÃ HÓA XUNG ROTARY ENCODER TRD-KL360-YCS
  • Bộ mở rộng nguồn UC-ELE103B Bộ mở rộng nguồn UC-ELE103B
  • BỘ MÃ HÓA XUNG ROTARY ENCODER TRD-KL360-YS BỘ MÃ HÓA XUNG ROTARY ENCODER TRD-KL360-YS
  • Bộ Nguồn Omron S8VK-S06024 Bộ Nguồn Omron S8VK-S06024
  • Bộ Mã Hóa Vòng Quay Encoder OMRON E6B2-CWZ6C 2000P/R Bộ Mã Hóa Vòng Quay Encoder OMRON E6B2-CWZ6C 2000P/R
  • Bộ Khởi Động Mềm Danfoss VLT® Soft Starter MCD 201 Bộ Khởi Động Mềm Danfoss VLT® Soft Starter MCD 201
  • Mô tả

THÔNG TIN KỸ THUẬT RƠ-LE GIÁM SÁT ĐIỆN ÁP BU1-AC

1. Giới thiệu sản phẩm

BU1-AC là thiết bị giám sát điện áp xoay chiều (AC) chuyên dụng, được sử dụng để bảo vệ các thiết bị điện nhạy cảm trước tình trạng biến động điện áp. Thiết bị này liên tục đo lường điện áp lưới và so sánh với các ngưỡng được thiết lập sẵn. Khi điện áp rơi ra ngoài dải cho phép, rơ-le sẽ chuyển trạng thái để kích hoạt cảnh báo hoặc ngắt mạch bảo vệ.

2. Thông số kỹ thuật chính

Thông số Đặc tính kỹ thuật
Model BU1-AC
Dải giám sát Điện áp AC (phụ thuộc vào dải định mức của nhà sản xuất)
Ngưỡng quá áp (U>) Có thể điều chỉnh (thường từ 90% – 130% U_n)
Ngưỡng thấp áp (U<) Có thể điều chỉnh (thường từ 70% – 110% U_n)
Thời gian trễ (t) 0 – 10 giây (điều chỉnh được)
Độ trễ (DIFF) 2% – 10% (giảm nhiễu/chống nhấp nháy rơ-le)

3. Nguyên lý vận hành

  • Giám sát Undervoltage (U<): Nếu điện áp lưới giảm xuống dưới giá trị cài đặt, sau một khoảng thời gian trễ ($t$), tiếp điểm rơ-le sẽ mở ra để ngắt nguồn tải.

  • Giám sát Overvoltage (U>): Nếu điện áp tăng vượt quá ngưỡng cài đặt, rơ-le sẽ tác động tương tự để bảo vệ hệ thống khỏi cháy nổ linh kiện.

  • Độ trễ (Hysteresis/DIFF): Đây là khoảng điện áp chênh lệch an toàn. Ví dụ, nếu bạn đặt ngưỡng $U>$ ở 110%, rơ-le sẽ ngắt ở 110% nhưng sẽ không đóng lại ngay khi điện áp vừa giảm xuống 109.9%, mà đợi cho đến khi điện áp giảm xuống mức thấp hơn (ví dụ 106% nếu đặt DIFF 4%) nhằm đảm bảo độ ổn định của hệ thống.

4. Ứng dụng thực tế

  • Bảo vệ máy biến áp: Giám sát điện áp phía sơ cấp hoặc thứ cấp để ngăn chặn sự cố lưới điện ảnh hưởng tới máy biến áp.

  • Hệ thống điều khiển: Bảo vệ các bộ PLC, màn hình HMI hoặc biến tần khỏi hư hỏng do điện áp không ổn định.

  • Dây chuyền sản xuất: Ngắt khẩn cấp các máy móc có độ chính xác cao khi lưới điện chập chờn.

5. Hướng dẫn cài đặt nhanh

  1. Thiết lập $U<$: Xoay về mức điện áp thấp tối thiểu mà hệ thống của bạn còn cho phép hoạt động an toàn.

  2. Thiết lập $U>$: Xoay về mức điện áp cao tối đa mà linh kiện chịu đựng được.

  3. Thiết lập $t$ (Delay): Nếu lưới điện của bạn hay có nhiễu sóng ngắn (gây nhấp nháy rơ-le), hãy tăng thời gian trễ lên khoảng 1-2 giây.

  4. Thiết lập DIFF: Để mặc định ở mức 4-6% cho các ứng dụng điện công nghiệp thông thường.
