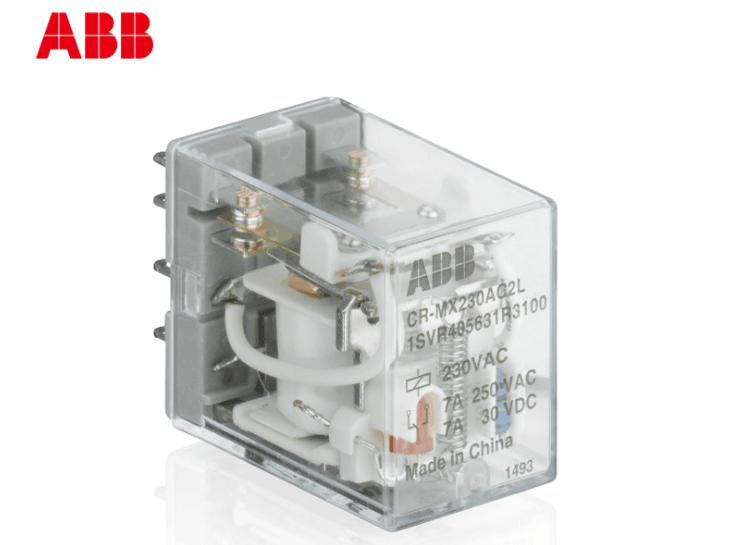

Rơ-le Trung Gian ABB CR-MX (General Purpose Plug-in Relay)

1. Giới thiệu sản phẩm

CR-MX là dòng Rơ-le trung gian chân cắm dạng vuông (Plug-in Intermediate Relay) thuộc hệ sinh thái rơ-le giao tiếp CR-Range của thương hiệu ABB (Thụy Sĩ / Thụy Điển).

Sản phẩm sở hữu thiết kế vỏ trong suốt chắc chắn, được tích hợp cần gạt thử nghiệm (Test Button / Lockable Test Lever) giúp kỹ thuật viên dễ dàng kiểm tra mạch điện thủ công mà không cần cấp nguồn kích, cùng với đèn LED chỉ thị trạng thái. Với độ tin cậy chuẩn Châu Âu, dòng rơ-le ABB CR-MX là lựa chọn hàng đầu cho các hệ thống tủ điện điều khiển, tự động hóa công nghiệp và hạ tầng kỹ thuật.

2. Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết dữ liệu
Thương hiệu / Xuất xứ	ABB (Thụy Sĩ / Switzerland)
Dòng sản phẩm	CR-MX Series (Dòng CR-Range)
Mã sản phẩm (Model)	CR-MX (Ví dụ: CR-MX024DC2, CR-MX230AC4,…)
Cấu trúc tiếp điểm / Số chân	2 Cặp tiếp điểm (2 CO / DPDT – 8 chân dẹp) hoặc 4 Cặp tiếp điểm (4 CO / 4PDT – 14 chân dẹp)
Điện áp cuộn điều khiển ($U_{coil}$)	24V DC, 12V DC, 110V AC, 230V AC (Tùy phiên bản mã chọn)
Dòng điện tải tiếp điểm ($I_{load}$)	7 A (Phiên bản 2 CO) / 5 A (Phiên bản 4 CO)
Điện áp tải đầu ra ($U_{load}$)	250V AC / 30V DC
Tính năng tích hợp	Nút bấm thử nghiệm (Test Button) + Đèn LED chỉ thị
Chân đế cắm tương thích	Đế cắm ABB dòng CR-M2SS / CR-M4SS (Gá thanh DIN-rail 35mm)

3. Ứng dụng thực tế

• Mở rộng & Cách ly ngõ ra PLC/DCS: Dùng làm cầu nối trung gian chuyển đổi cấp điện áp, bảo vệ ngõ ra cho bộ điều khiển lập trình PLC.

• Thử nghiệm & Chẩn đoán sự cố: Cần gạt Test Button hỗ trợ việc kiểm tra, gỡ lỗi (debug) mạch tủ điện nhanh chóng ngay cả khi chưa lập trình xong PLC.

• Tủ điều khiển công nghiệp & Hạ tầng: Đóng ngắt van điện từ, khởi động từ, đèn còi báo động, khóa chéo an toàn trong các hệ thống điện hạ thế và tự động hóa nhà máy.
