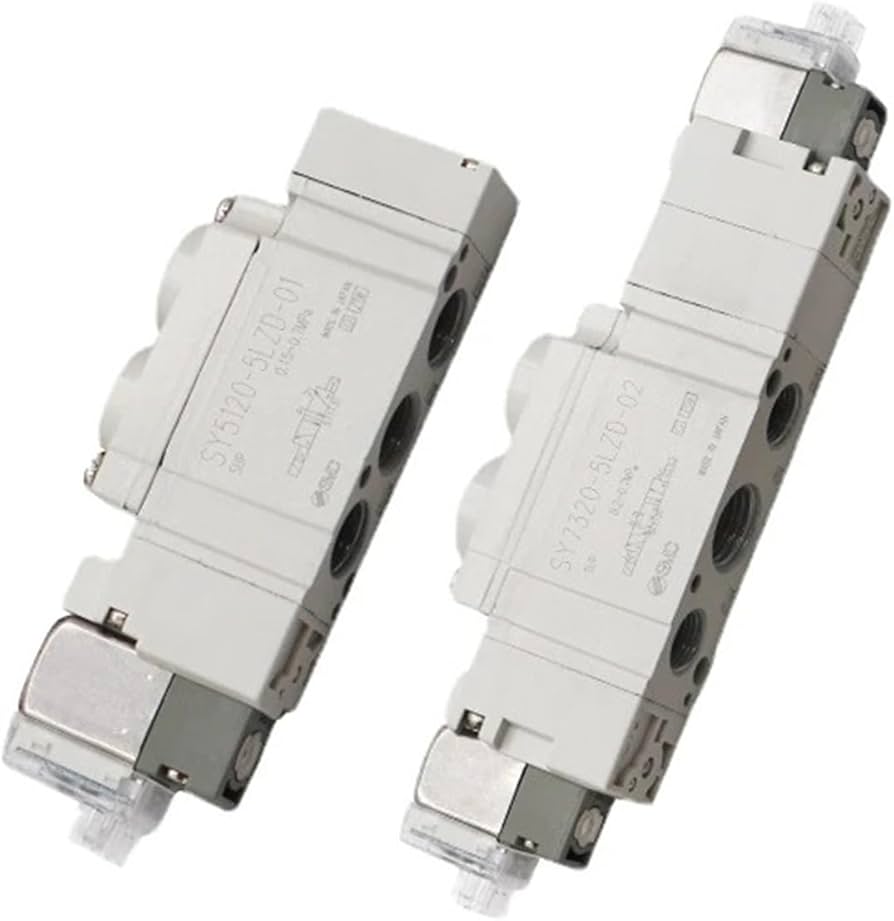

SMC SY7120-5GZD-02 – Hiệu Suất Mạnh Mẽ Cho Hệ Thống Khí Nén
SMC SY7120-5GZD-02 thuộc series SY7000 của SMC, là dòng van điện từ có kích thước lớn nhất trong dòng SY cơ bản. Với lưu lượng khí vượt trội và cổng ren tiêu chuẩn, đây là giải pháp lý tưởng cho các ứng dụng đòi hỏi lực đẩy mạnh và tốc độ phản hồi nhanh cho các xilanh cỡ lớn.
1. Giải mã mã sản phẩm
-
SY7: Series kích thước 7000 (Lưu lượng cao nhất trong dòng SY).
-
120: Van 5 cổng (5/2), loại lắp đế.
-
5: Điện áp 24V DC.
-
G: Kết nối điện kiểu Grommet (dây dẫn ra trực tiếp).
-
Z: Tích hợp đèn LED và mạch chống xung nhiễu (Surge suppressor).
-
02: Kích thước cổng ren 1/4″ (Rc 1/4).
2. Thông số kỹ thuật chính
-
Lưu chất: Khí nén đã qua lọc.
-
Điện áp: 24V DC.
-
Áp suất vận hành: 0.15 – 0.7 MPa.
-
Đặc tính lưu lượng: Cho phép lưu lượng khí đi qua rất lớn nhờ thân van được thiết kế tối ưu, giảm thiểu tổn thất áp suất.
-
Độ bền: Thiết kế chịu tải cao, hoạt động ổn định trong các môi trường công nghiệp khắc nghiệt.
3. Ưu điểm nổi bật
-
Cổng ren 1/4″ (02): Cho phép kết nối linh hoạt với nhiều loại phụ kiện ren (cút nối ren, giảm thanh, van tiết lưu) khác nhau, chắc chắn và chịu áp lực tốt hơn so với đầu nối nhanh thông thường.
-
Lưu lượng vượt trội: Series SY7000 được thiết kế cho các xilanh có đường kính lớn (phi 80, 100 trở lên) hoặc các hệ thống cần xả khí nhanh.
-
Tích hợp bảo vệ: Đèn LED và mạch chống nhiễu đảm bảo an toàn cho mạch điều khiển (PLC) và giúp kỹ thuật viên vận hành, sửa chữa nhanh chóng.
-
Khả năng lắp đặt Manifold: Có thể gắn nhiều van lên đế Manifold (SS5Y7), tạo nên cụm điều khiển khí nén tập trung, gọn gàng và dễ bảo trì.
4. Ứng dụng phổ biến
-
Công nghiệp nặng: Điều khiển các xi lanh khí nén công suất lớn trong máy dập, máy ép hoặc thiết bị nâng hạ.
-
Hệ thống tự động hóa: Các trạm điều khiển trung tâm cần điều phối lưu lượng khí lớn cho nhiều thiết bị chấp hành cùng lúc.
-
Máy móc sản xuất: Sử dụng trong các dây chuyền sản xuất đòi hỏi tốc độ cao và lực kẹp/đẩy lớn.
5. Lưu ý lắp đặt & bảo trì
-
Đấu nối: Do sử dụng cổng ren, cần quấn băng tan (băng keo non) hoặc dùng keo làm kín ren chuyên dụng để đảm bảo độ kín khít tuyệt đối, tránh rò rỉ khí.
-
Bộ lọc khí: Series SY7000 rất nhạy cảm với bụi bẩn; bắt buộc sử dụng bộ lọc khí nén (FRL) chất lượng cao trước van để duy trì tuổi thọ gioăng.
-
Lắp đặt: Khi lắp trên đế Manifold, đảm bảo siết vít đều tay để tránh cong vênh gioăng đệm giữa van và đế.
