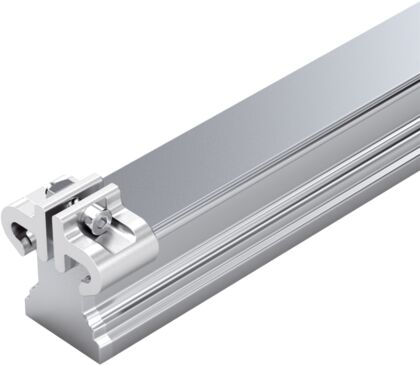

Thanh dẫn hướng bi KSA-030-SNS-N-MA-BS R160573431 | Thép carbon | Size 30
VẬT TƯ & THIẾT BỊ

Thanh dẫn hướng bi KSA-030-SNS-N-MA-BS R160573431 | Thép carbon | Size 30

Thanh dẫn hướng bi size 30, thép carbon, lắp trên, có nẹp che chống gỉ, độ cứng cao.

GIÁ : 000 VND

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0972929827

Sản phẩm vừa được xem
  • Phụ tùng động cơ Yanmar Marine YM Series chính hãng, sẵn hàng thay thế Phụ tùng động cơ Yanmar Marine YM Series chính hãng, sẵn hàng thay thế
  • Rơ-le Công Suất Cao Nhỏ Gọn Dòng T90 (SLA / SLA-S / JQX-15F) 30A - 60A Rơ-le Công Suất Cao Nhỏ Gọn Dòng T90 (SLA / SLA-S / JQX-15F) 30A - 60A
  • Tụ Điện Hóa Công Nghiệp KEMET ALS31A103DE350 (10.000µF 350V DC - ALS31 Series) Tụ Điện Hóa Công Nghiệp KEMET ALS31A103DE350 (10.000µF 350V DC - ALS31 Series)
  • RƠLE AN TOÀN PNOZ X E-STOP 774051 PNOZ X7.1 24VAC/DC 1n/o 1n/c RƠLE AN TOÀN PNOZ X E-STOP 774051 PNOZ X7.1 24VAC/DC 1n/o 1n/c
  • Đầu Nối Vặn Nhanh E-PACK-MBNPL8-1 Chính Hãng – Kết Nối Khí Nén An Toàn Đầu Nối Vặn Nhanh E-PACK-MBNPL8-1 Chính Hãng – Kết Nối Khí Nén An Toàn
  • Bộ điều khiển hiển thị kỹ thuật số Azbil C25TR0UA50L0 (Dòng SDC25) Bộ điều khiển hiển thị kỹ thuật số Azbil C25TR0UA50L0 (Dòng SDC25)
  • Bộ Điều Khiển Hiển Thị Kỹ Thuật Số Azbil SDC Series C1M C1MTVVRA0400 Bộ Điều Khiển Hiển Thị Kỹ Thuật Số Azbil SDC Series C1M C1MTVVRA0400
  • Cảm Biến Tiệm Cận TL-W8MC2 (NPN - Thường Đóng) – Khoảng Cách Phát Hiện 8mm Cảm Biến Tiệm Cận TL-W8MC2 (NPN - Thường Đóng) – Khoảng Cách Phát Hiện 8mm
  • Bộ Điều Khiển Hiển Thị Kỹ Thuật Số Azbil SDC Series C1M C1MTV0TA020A Bộ Điều Khiển Hiển Thị Kỹ Thuật Số Azbil SDC Series C1M C1MTV0TA020A
  • Biến Tần Mitsubishi FR-D740-1.5K Chính Hãng Dùng Cho Động Cơ 1.5kW 3 Pha 380V Biến Tần Mitsubishi FR-D740-1.5K Chính Hãng Dùng Cho Động Cơ 1.5kW 3 Pha 380V
  • Mô tả

Thanh dẫn hướng bi KSA-030-SNS-N-MA-BS R160573431 | Thép carbon | Size 30

Giới thiệu sản phẩm

Thanh dẫn hướng bi KSA-030-SNS-N-MA-BS (R160573431) là dòng ray trượt bi tiêu chuẩn thuộc hệ thống Ball Rail System, kích thước Size 30, được chế tạo từ thép carbon (CS) có độ bền và độ chính xác cao. Cấu trúc SNS (Slimline – Normal – Standard) giúp tiết kiệm không gian lắp đặt mà vẫn đảm bảo độ cứng vững tối đa. Sản phẩm được thiết kế bắt vít từ phía trên (MA), đi kèm nẹp che BS bằng thép lò xo chống ăn mòn đạt chuẩn DIN EN 10088, phù hợp cho môi trường công nghiệp khắc nghiệt.


🌟 Đặc điểm nổi bật

  • ⚙️ Độ chính xác và độ cứng cao, đáp ứng yêu cầu vận hành liên tục trong hệ thống cơ khí chính xác

  • 🔩 Lắp đặt từ phía trên, thuận tiện bảo trì và căn chỉnh

  • 🧲 Nẹp che bằng thép không gỉ, bảo vệ toàn bộ lỗ bắt vít, tăng độ kín bụi

  • 🧱 Thân ray thép carbon – chịu mài mòn tốt, hoạt động ổn định trong điều kiện khắc nghiệt

  • 🚀 Không cần lỗ khoan đầu ray, sử dụng nẹp che liền mạch cho toàn bộ chiều dài

  • 🔧 Cấu trúc 1 khối (one-piece), đảm bảo độ ổn định, giảm rung và sai số khi vận hành

  • 🌡️ Dải nhiệt độ rộng -10°C đến +80°C, chịu được đến 100°C trong thời gian ngắn


📐 Thông số kỹ thuật chi tiết

Thuộc tính Giá trị kỹ thuật
Mã sản phẩm KSA-030-SNS-N-MA-BS
Mã tham chiếu R160573431
Phiên bản Ball Rail System
Kích thước danh nghĩa 30 mm
Dạng ray SNS – Slimline / Normal / Standard
Vật liệu Thép Carbon (CS)
Cấp chính xác N – Normal
Kiểu lắp đặt Bắt vít từ phía trên (MA)
Nẹp che Có (Cover strip & Strip clamp)
Số đoạn 1 khối liền
Số lỗ bắt vít 48
Chiều dài tối đa (Lmax) 5836 mm
Chiều dài tối thiểu (Lmin) 112 mm
Công thức chiều dài khuyến nghị L = nB × T – 4 mm
Bước lỗ (T) 80 mm
Trọng lượng riêng 5 kg/m
Nhiệt độ hoạt động -10°C … +80°C (tối đa 100°C ngắn hạn)
Chiều cao ray (H2 có nẹp che) 28.55 mm
Chiều rộng (A2) 28 mm
Khoảng cách N6 17 ± 0.5 mm
Kích thước D 15 mm
F4 (với nẹp che) 8.7 mm
F5 13 mm
F6 2 mm
Chiều dày nẹp che 0.2 mm
T1s (khuyến nghị) 38 ± 0.75 mm
Khối lượng 0 kg (theo cấu hình tùy chọn)

🏭 Ứng dụng

Thanh dẫn hướng bi KSA-030-SNS-N-MA-BS được sử dụng rộng rãi trong các hệ thống dẫn hướng tuyến tính đòi hỏi độ chính xác cao như:

  • Máy CNC, trung tâm gia công cơ khí

  • Dây chuyền tự động hóa và robot công nghiệp

  • Thiết bị đo lường và kiểm định chính xác

  • Hệ thống dẫn hướng tải nặng, cơ cấu trượt tuyến tính


🛒 Mua hàng tại KINTECH

KINTECH cung cấp BALL GUIDE RAIL KSA-030-SNS-N-MA-BS (R160573431) chính hãng, đảm bảo độ bền, độ chính xác và tuổi thọ vượt trội.
Liên hệ ngay để được tư vấn chọn mã ray, chiều dài và phụ kiện dẫn hướng phù hợp cho ứng dụng của bạn.
