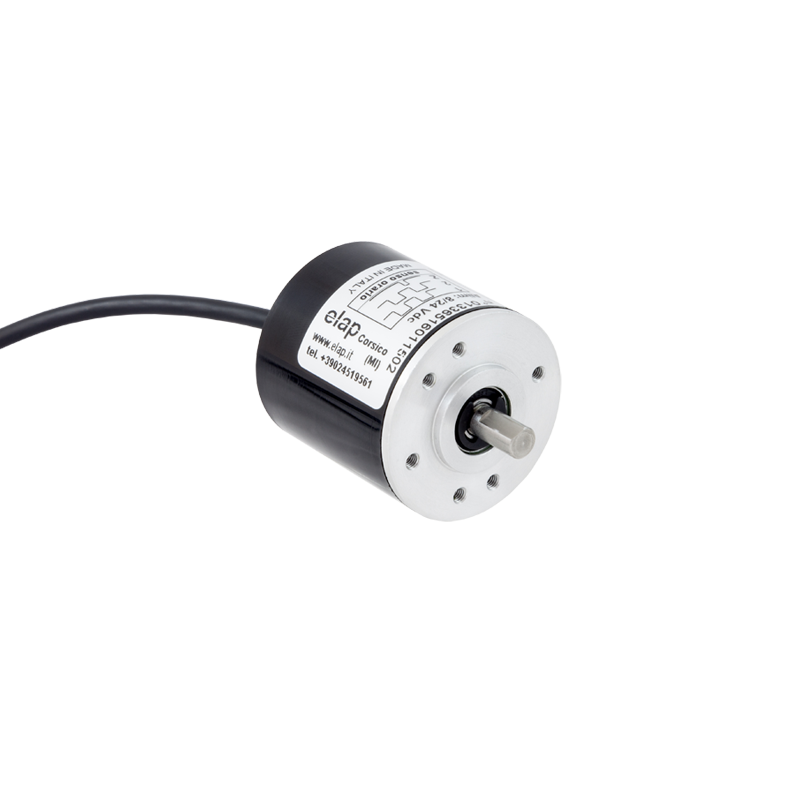

Bộ Mã Hóa Tín Hiệu Quay Incremental Encoder E40-100-8/24-R6-PP

1. Giới thiệu sản phẩm

🌐 E40-100-8/24-R6-PP là mã sản phẩm cảm biến quay tương đối (Incremental Rotary Encoder) thuộc dòng E40 Series phổ biến trong tự động hóa công nghiệp. Thiết bị được thiết kế để đo tốc độ quay, góc quay và xác định vị trí chuyển động của trục máy.

⚡ Với dải điện áp cấp rộng từ 8 ~ 24V DC và dạng ngõ ra Push-Pull (Push-Pull/HTL), cảm biến dễ dàng kết nối tương thích với hầu hết các bộ điều khiển PLC, counter, và vi điều khiển phổ biến hiện nay.

2. Thông số kỹ thuật

Thông số kỹ thuật ⚙️	Chi tiết dữ liệu 📝
Dòng sản phẩm (Series) 🏷️	E40 (Đường kính thân 40 mm)
Mã sản phẩm chính xác 🔢	E40-100-8/24-R6-PP
Số xung / vòng (Resolution) 🔄	100 PPR (100 Pulses Per Revolution)
Điện áp nguồn cấp (Power Supply) 🔋	8 ~ 24V DC
Đường kính trục (Shaft Diameter) 📏	6 mm (Trục đặc / Solid Shaft)
Dạng ngõ ra tín hiệu (Output Type) 🔌	Push-Pull (PP) / HTL
Các kênh tín hiệu ngõ ra 📡	Kênh A, B, Z (kèm xung Index Z)
Tần số đáp ứng tối đa ⚡	Khoảng 100 kHz ~ 300 kHz
Vật liệu vỏ & trục 🛡️	Vỏ nhôm/nhựa kỹ thuật, Trục thép không gỉ
Cấp bảo vệ (IP Rating) 🌧️	IP50 / IP65

4. Ứng dụng thực tế

• 🏭 Hệ thống băng tải & Đóng gói: Đo chiều dài sản phẩm, kiểm soát tốc độ di chuyển của dây chuyền băng tải.

• 🤖 Máy móc tự động hóa: Đo độ dịch chuyển tuyến tính khi kết hợp với vít me/bánh răng trong máy cắt, máy dán nhãn.

• 🖨️ Máy cuộn & Ngành dệt: Kiểm soát chiều dài vải, giấy, dây cáp trong các máy xả cuộn và quấn cuộn.
