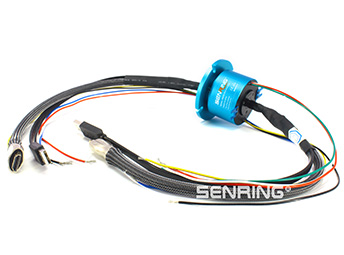

Khớp Quay Tín Hiệu Micro Hybrid / Lỗ Thông Cốt SenRing ZM056-03

Khớp quay micro SenRing ZM056-03 lỗ trong ID 5.6mm tích hợp 3 kênh khí nén micro và tùy chọn 2-12 kênh tín hiệu (2A/5A), tiếp xúc Gold-to-Gold, độ bền >10 triệu vòng.

GIÁ : 000 VND

Liên hệ (zalo): 0973786637

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0973786637 Nhấp vào đây để kết bạn Zalo với 0972929827

Khớp Quay Tín Hiệu Micro Hybrid / Lỗ Thông Cốt SenRing ZM056-03 (Lỗ Trong ID 5.6mm, Tích Hợp 3 Kênh Khí Nén/Thủy Lực Micro)

1. Giới thiệu sản phẩm

  • 🎯 SenRing ZM056-03 là dòng khớp quay chất lưu đa kênh thuộc ZM Series (Ultra-Micro Through-bore Hybrid Series), sở hữu đường kính lỗ xuyên tâm ID 5.6mm kết hợp cụm 3 kênh dẫn chất lưu (Khí nén/Thủy lực micro) chạy song song qua tâm trục xoay 360 độ liên tục.

  • 🌊 Tích hợp 3 kênh chất lưu Micro (-03): Thiết kế tối ưu cho phép truyền dẫn đồng thời 3 đường khí nén/chất lỏng riêng biệt (ví dụ: cấp khí kẹp, xì bụi/chân không hút, và chất lỏng làm mát), tương thích cổng cắm ống micro (thường hỗ trợ ống Ø2mm / Ø4mm hoặc ren micro M3 / M5) giúp chống rò rỉ và chống xoắn ống tuyệt đối khi quay.

  • ⭕ Lỗ xuyên tâm ID 5.6mm cực kỳ gọn nhẹ: Cung cấp khoảng không gian xuyên tâm vừa đủ để luồn các cụm cáp tín hiệu phụ trợ nhỏ, ty ren định vị hoặc trục cơ khí xoay siêu nhỏ.

  • 🔌 Công nghệ tiếp xúc Sợi Chổi Vàng (Gold-to-Gold): Sử dụng bó sợi kim loại quý mạ vàng tiếp xúc màng mỏng mạ vàng, duy trì điện trở tiếp xúc siêu thấp (< 0.01 Ω), triệt tiêu nhiễu điện từ (EMI) và vận hành bền bỉ.

  • ⚡ Khả năng tích hợp linh hoạt: Hỗ trợ tùy chọn tích hợp thêm các kênh điện truyền dẫn tín hiệu (2A/5A) hoặc nguồn điều khiển nhỏ đi kèm 3 đường khí nén xuyên tâm.

2. Thông số kỹ thuật tiêu chuẩn

Tiêu chuẩn / Thông số 📝 Chi tiết kỹ thuật 🛠️
Mẫu sản phẩm (Part No.) ZM056-03 Series (Ví dụ: ZM056-03-0602, ZM056-03-1202,…)
Loại sản phẩm Khớp quay kết hợp Khí nén Micro 3 kênh + Tín hiệu điện (Ultra-Micro Hybrid)
Đường kính lỗ trong (ID) 5.6 mm
Đường kính ngoài (OD) ~ 22 mm đến 35 mm
Số kênh Khí nén/Thủy lực 3 Kênh chất lưu Micro độc lập (3 Micro Passages)
Kích thước cổng/ống khí Ren micro M3 / M5 hoặc cổng cắm ống Ø2mm / Ø4mm
Áp suất làm việc khí nén -100 kPa ~ 0.8 MPa
Số kênh điện (Electric) Từ 2, 6 đến 12 kênh (Dòng 2A / 5A)
Điện áp định mức 240V AC/DC
Điện trở cách điện >= 500 MΩ / 500VDC
Vật liệu tiếp xúc điện Kim loại quý mạ vàng (Gold-to-Gold)
Vật liệu vỏ Hợp kim nhôm anodize / Phíp nhựa kỹ thuật cao cấp
Tốc độ quay tối đa 250 RPM đến 500 RPM
Tuổi thọ vận hành > 10 triệu vòng
Nhiệt độ vận hành -20°C đến +80°C

3. Phân tích cấu trúc mã sản phẩm

  • ZM: Dòng khớp quay lỗ thông cốt kích thước siêu nhỏ (Micro Through-bore Series).

  • 056: Mã khung vỏ lỗ xuyên tâm ID = 5.6mm.

  • -03: Tích hợp 03 kênh dẫn khí nén / chất lỏng micro độc lập.

  • Phần mở rộng (nếu có): -0602 = 6 kênh tín hiệu 2A; -1202 = 12 kênh tín hiệu 2A.

4. Ứng dụng thực tế

  • 🤖 Tay Máy Micro & Robot Tự Động Hóa Kích Thước Nhỏ: Cấp 3 đường khí nén/chân không điều khiển đồng thời các đầu kẹp vi linh kiện qua tâm xoay 5.6mm, kết hợp truyền tín hiệu cảm biến vị trí về trung tâm.

  • 🩺 Thiết Bị Phân Tích Y Tế & Vi Lưu Chất: Phù hợp cho cụm xoay thiết bị phân tích y học cần truyền 3 đường chất lỏng/khí mẫu vi lượng và dòng điện điều khiển.

  • ⚙️ Mâm Xoay Đóng Gói Vi Linh Kiện Bán Dẫn: Cung cấp giải pháp cấp/thải khí nén 3 đường phức hợp trong cấu hình khung vỏ siêu nhỏ gọn.
