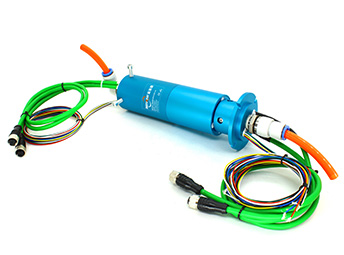

Khớp Quay Tín Hiệu Micro Hybrid / Lỗ Thông Cốt SenRing ZM099-04

Khớp quay micro SenRing ZM099-04 lỗ trong ID 9.9mm tích hợp 4 kênh khí nén micro và 2-24 kênh tín hiệu (2A/5A), tiếp xúc Gold-to-Gold, độ bền >10 triệu vòng.

GIÁ : 000 VND

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0972929827

Sản phẩm vừa được xem
  • Servo Drive Yaskawa SGD7S-5R5AQ0A000F51 750W 220V Servo Drive Yaskawa SGD7S-5R5AQ0A000F51 750W 220V
  • CẢM BIẾN AN TOÀN CỬA PSENCODE 541009 PSEN cs3.1 M12/8-0.15m/PSEN cs3.1 1Unit CẢM BIẾN AN TOÀN CỬA PSENCODE 541009 PSEN cs3.1 M12/8-0.15m/PSEN cs3.1 1Unit
  • Màn Hình LCD Sharp LM32C04P Cung cấp màn hình LCD LQ121K1LG11 hiển thị Sharp 12.1 inch 128
  • Bộ Điều Khiển Động Cơ Không Chổi Than BLDC ZM-6508 Bộ Điều Khiển Động Cơ Không Chổi Than BLDC ZM-6508
  • Hộp Số Sóng Chịu Tải Cao Harmonic Drive CSG-20-100-2UH Hộp Số Sóng Chịu Tải Cao Harmonic Drive CSG-20-100-2UH
  • Hộp Số Sóng Trục Rỗng Harmonic Drive SHF-17-100-2UH Hộp Số Sóng Trục Rỗng Harmonic Drive SHF-17-100-2UH
  • Công Tắc Chênh Lệch Áp Suất Dầu Danfoss MP 55A (Dùng Cho Gas Amoniac R717) Công Tắc Chênh Lệch Áp Suất Dầu Danfoss MP 55A (Dùng Cho Gas Amoniac R717)
  • Kinco GL2101E-WiFi - Màn Hình HMI 10.1 Inch Green Series Kinco GL2101E-WiFi - Màn Hình HMI 10.1 Inch Green Series
  • ZJQ150A Sayoon – DC Contactor cho xe điện và hệ thống nguồn DC ZJQ150A Sayoon – DC Contactor cho xe điện và hệ thống nguồn DC
  • Cảm Biến Lực Loadcell Dạng Chữ S ZEMIC H3-C3-1t-3B Cảm Biến Lực Loadcell Dạng Chữ S ZEMIC H3-C3-1t-3B
  • Mô tả

Khớp Quay Tín Hiệu Micro Hybrid / Lỗ Thông Cốt SenRing ZM099-04 (Lỗ Trong ID 9.9mm, Tích Hợp 4 Kênh Khí Nén/Thủy Lực Micro)

1. Giới thiệu sản phẩm

  • 🎯 SenRing ZM099-04 là dòng khớp quay chất lưu đa kênh thuộc ZM Series (Micro Through-bore Hybrid Series), sở hữu đường kính lỗ xuyên tâm ID 9.9mm kết hợp cụm 4 kênh dẫn chất lưu (Khí nén/Thủy lực micro) chạy song song qua tâm trục xoay 360 độ liên tục.

  • 🌊 Tích hợp 4 kênh chất lưu Micro (-04): Thiết kế cho phép truyền dẫn đồng thời 4 đường khí nén/chất lỏng độc lập (ví dụ: cấp/xả cho 2 cụm xi-lanh kẹp hút tác động kép, hoặc kết hợp cấp khí + hút chân không + dẫn chất lỏng làm mát), tương thích cổng kết nối cắm ống micro hoặc ren tiêu chuẩn (thường hỗ trợ ống Ø4mm / Ø6mm hoặc ren M5 / G1/8″).

  • ⭕ Lỗ xuyên tâm ID 9.9mm mở rộng: Cung cấp khoảng không gian xuyên tâm rộng rãi, giúp dễ dàng luồn bổ sung cụm cáp điện phụ trợ, ty ren cố định hoặc trục cơ khí xoay độc lập.

  • 🔌 Công nghệ tiếp xúc Sợi Chổi Vàng (Gold-to-Gold): Sử dụng bó sợi kim loại quý mạ vàng tiếp xúc màng mỏng mạ vàng, duy trì điện trở tiếp xúc siêu thấp (< 0.01 Ω), giảm tối đa nhiễu điện từ (EMI) và vận hành bền bỉ không đòi hỏi bảo dưỡng.

  • ⚡ Khả năng tích hợp đa năng: Hỗ trợ tích hợp thêm từ 2 đến 24 kênh điện truyền dẫn tín hiệu (2A/5A) hoặc nguồn điện nhỏ đi kèm 4 đường khí nén xuyên tâm.

2. Thông số kỹ thuật tiêu chuẩn

Tiêu chuẩn / Thông số 📝 Chi tiết kỹ thuật 🛠️
Mẫu sản phẩm (Part No.) ZM099-04 Series (Ví dụ: ZM099-04-0602, ZM099-04-1202,…)
Loại sản phẩm Khớp quay kết hợp Khí nén Micro 4 kênh + Tín hiệu điện (Micro Hybrid)
Đường kính lỗ trong (ID) 9.9 mm
Đường kính ngoài (OD) ~ 30 mm đến 45 mm
Số kênh Khí nén/Thủy lực 4 Kênh chất lưu Micro độc lập (4 Micro Passages)
Kích thước cổng/ống khí Ren M5 / G1/8″ hoặc cổng cắm ống Ø4mm / Ø6mm
Áp suất làm việc khí nén -100 kPa ~ 0.8 MPa
Số kênh điện (Electric) Từ 2, 6, 12 đến 24 kênh (Dòng 2A / 5A)
Điện áp định mức 240V AC/DC
Điện trở cách điện >= 500 MΩ / 500VDC
Vật liệu tiếp xúc điện Kim loại quý mạ vàng (Gold-to-Gold)
Vật liệu vỏ Hợp kim nhôm cao cấp anodize / Phíp nhựa kỹ thuật
Tốc độ quay tối đa 200 RPM đến 400 RPM
Tuổi thọ vận hành > 10 triệu vòng
Nhiệt độ vận hành -20°C đến +80°C

3. Phân tích cấu trúc mã sản phẩm

  • ZM: Dòng khớp quay lỗ thông cốt kích thước siêu nhỏ/nhỏ (Micro Through-bore Series).

  • 099: Mã khung vỏ lỗ xuyên tâm ID = 9.9mm.

  • -04: Tích hợp 04 kênh dẫn khí nén / chất lỏng micro độc lập.

  • Phần mở rộng (nếu có): -0602 = 6 kênh tín hiệu 2A; -1202 = 12 kênh tín hiệu 2A.

4. Ứng dụng thực tế

  • 🤖 Tay Máy Xi-Lanh Kép Đa Cụm & Robot Tự Động Hóa: Cấp 4 đường khí nén độc lập để điều khiển đồng thời nhiều cụm kẹp hút/xi-lanh tác động 2 chiều qua tâm xoay 9.9mm, kết hợp truyền tín hiệu cảm biến vị trí về trung tâm.

  • 🩺 Thiết Bị Y Tế & Phân Tích Mẫu Đa Đường Dẫn: Phù hợp cho cụm xoay thiết bị phân tích đòi hỏi truyền đồng thời 4 đường chất lỏng/khí mẫu và dòng điện vi điều khiển.

  • ⚙️ Mâm Xoay Đóng Gói & Thử Nghiệm Tự Động: Cung cấp giải pháp cấp/thải khí nén 4 đường phức hợp kết hợp nguồn tín hiệu trong cấu hình vỏ nhỏ gọn, chống rò rỉ và chống xoắn ống tuyệt đối.
